Tabla de Medidas de Tubos CHS | Dimensiones Estándar CHS

1. ¿Qué son las medidas de los tubos CHS?

Esta tabla de medidas de tubos CHS presenta las dimensiones estándar de los perfiles tubulares circulares (Circular Hollow Sections), definidas por su diámetro exterior (OD) y espesor de pared (WT). Los tamaños estándar abarcan diámetros exteriores de 21,3 mm a 457 mm y espesores de pared de 3,2 mm a 40 mm, según la norma aplicable.

Eastern Steel suministra perfiles tubulares circulares CHS soldados por resistencia eléctrica (ERW) en una amplia gama de dimensiones estándar, fabricados conforme a las normas ASTM, EN, JIS y GB para aplicaciones estructurales, de construcción e ingeniería. Estas dimensiones estándar de CHS son adecuadas para una gran variedad de proyectos de fabricación y estructuras metálicas.

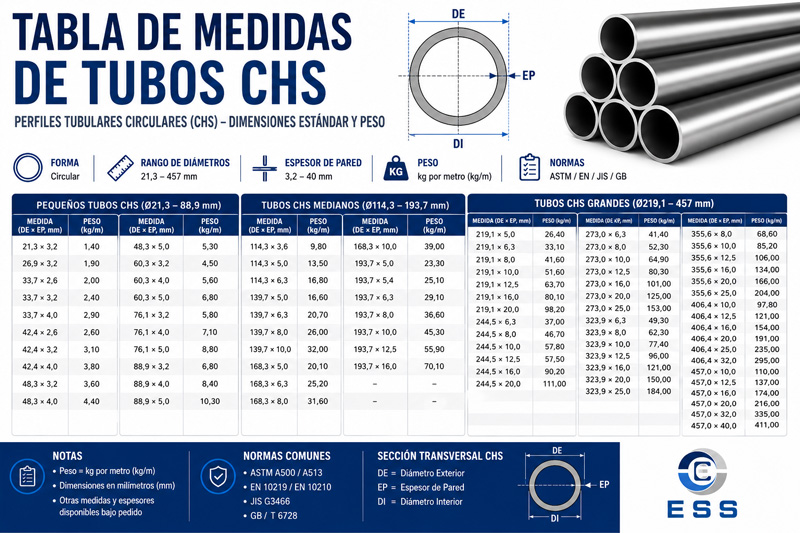

2. Tabla de Medidas Estándar de Tubos CHS

La siguiente tabla reúne las dimensiones estándar de CHS más utilizadas en aplicaciones estructurales, de construcción y mecánicas.

Para facilitar la consulta, las dimensiones estándar de los perfiles tubulares circulares se agrupan según sus aplicaciones estructurales más comunes. Cada tabla incluye las medidas estándar de los tubos CHS y su correspondiente peso teórico, lo que permite una selección rápida y precisa.

2.1 Medidas Pequeñas de Tubos CHS (Ø21,3–88,9 mm)

Se utilizan habitualmente en pasamanos, cercas, estructuras ligeras, bastidores de maquinaria y trabajos generales de fabricación metálica.

2.2 Medidas Medianas de Tubos CHS (Ø114,3–193,7 mm)

Adecuadas para columnas estructurales, edificios industriales, soportes de equipos y proyectos de ingeniería de carga media.

2.3 Medidas Grandes de Tubos CHS (Ø219,1–457 mm)

Diseñadas para aplicaciones estructurales de alta resistencia, como puentes, edificios industriales, proyectos de infraestructura y estructuras metálicas de gran luz.

3. Medidas de Tubos CHS Más Utilizadas

Las siguientes dimensiones se encuentran entre las más utilizadas en fabricación metálica e ingeniería:

4. ¿Cómo se interpretan las medidas de un tubo CHS?

Las dimensiones de un tubo CHS se expresan mediante su diámetro exterior (DE) y espesor de pared (Esp.).

Por ejemplo, un CHS de 114,3 × 5 mm tiene:

Diámetro exterior (DE): 114,3 mm

Espesor de pared (Esp.): 5 mm

El diámetro interior (DI) puede calcularse mediante la siguiente fórmula:

Diámetro interior = Diámetro exterior − (2 × Espesor de pared)

Para un CHS de 114,3 × 5 mm, el diámetro interior es 104,3 mm.

Este sistema de designación se utiliza de forma generalizada en las normas ASTM, EN, JIS y GB para los perfiles tubulares circulares de uso estructural.

5. Recursos Relacionados

Tabla de Peso de Tubos CHS — Peso teórico según el diámetro exterior y el espesor de pared.

Tubos CHS — Especificaciones del producto, normas, grados de acero y aplicaciones.

Tabla de Medidas de Tubos Cuadrados (SHS) — Dimensiones y pesos estándar de perfiles tubulares cuadrados.

Tabla de Medidas de Tubos Rectangulares (RHS) — Dimensiones y pesos estándar de perfiles tubulares rectangulares.

6. Preguntas Frecuentes (FAQs)

P1. ¿Cómo se especifican las medidas de los tubos CHS?

Las medidas de los tubos CHS se definen por su diámetro exterior (DE) y espesor de pared (Esp.). Las dimensiones estándar suelen abarcar diámetros exteriores de 21,3 mm a 457 mm y espesores de pared de 3,2 mm a 40 mm.

P2. ¿Cuál es la diferencia entre las medidas de un tubo CHS y las de una tubería de acero?

Los tubos CHS se especifican mediante su diámetro exterior real y espesor de pared, mientras que las tuberías de acero también pueden identificarse por el diámetro nominal (NPS, Nominal Pipe Size), según la norma aplicable.

P3. ¿Cuáles son las medidas de CHS más utilizadas?

Entre las dimensiones más comunes se encuentran 48,3 × 3,2 mm, 60,3 × 3,2 mm, 76,1 × 3,2 mm, 114,3 × 5 mm, 168,3 × 8 mm y 219,1 × 10 mm, ampliamente utilizadas en aplicaciones estructurales y de fabricación metálica.

P4. ¿Se pueden fabricar tubos CHS con medidas personalizadas?

Sí. Los tubos CHS pueden suministrarse con longitudes, espesores de pared, grados de acero y acabados superficiales personalizados, de acuerdo con los requisitos específicos de cada proyecto.

P5. ¿Con qué normas se fabrican las medidas estándar de los tubos CHS?

Los tubos CHS se fabrican habitualmente conforme a normas como ASTM A500, ASTM A513, EN 10210, EN 10219, JIS G3466 y GB/T 6728, que establecen los requisitos de dimensiones, propiedades mecánicas y calidad para diferentes aplicaciones estructurales y de ingeniería.
