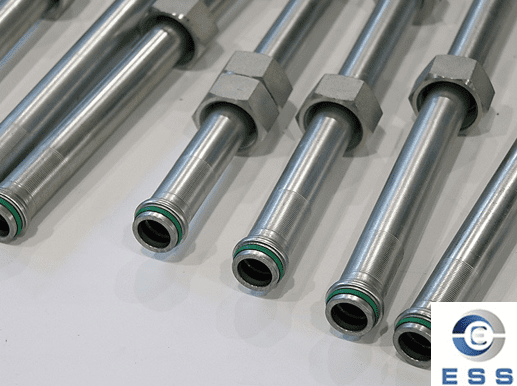

Los tubos hidráulicos son componentes esenciales de los sistemas hidráulicos, ya que transmiten la presión y el flujo del fluido hidráulico para permitir diversos movimientos y acciones mecánicas. El tamaño y las especificaciones de los tubos hidráulicos son cruciales para el rendimiento y el uso de los sistemas hidráulicos. Este artículo explicará las designaciones y los métodos de marcado para los tamaños de tubos hidráulicos para ayudar a los lectores a comprender mejor y seleccionar los modelos y especificaciones de tubos hidráulicos adecuados.
Marcas Comunes de Tubos Hidráulicos
Las marcas comunes en los tubos hidráulicos incluyen marcas de color, números de identificación, marcas de longitud y marcas de presión nominal.
1. Marcas de color
Las marcas de color en los tubos hidráulicos se utilizan comúnmente para distinguir tuberías con diferentes usos o medios. Los colores comunes son verde, rojo, amarillo y azul.
2. Números de identificación
Los números de identificación de los tubos hidráulicos se utilizan para identificar cada tubería en un sistema hidráulico. Generalmente se marcan con números arábigos, letras o una combinación de estos.
3. Marcas de longitud
Las marcas de longitud de los tubos hidráulicos indican la longitud de cada sección de la tubería, generalmente expresada en metros o pies.
4. Marcas de presión
Las marcas de presión en los tubos hidráulicos indican la presión de operación de la tubería, generalmente mediante texto o gráficos.
Marcas de Tamaño Comunes
1. Dimensiones métricas
Las dimensiones métricas, también conocidas como dimensiones estándar, están estandarizadas por la Organización Internacional de Normalización. Se suelen designar con "DN" seguido de un número, como DN25, DN50, etc. El número representa el diámetro de la tubería en milímetros. Por ejemplo, DN25 indica una tubería con un diámetro de 25 mm.
2. Dimensiones imperiales
Las dimensiones imperiales, también conocidas como pulgadas, se utilizan principalmente en países como Estados Unidos y el Reino Unido. Se suelen designar con "pulgada" seguido de un número, como 1/2 pulgada, 3/4 de pulgada, etc. El número representa el diámetro de la tubería en pulgadas. Por ejemplo, 1/2 pulgada indica una tubería con un diámetro de 1/2 pulgada.
3. Dimensiones estándar Alemanas
Las dimensiones estándar Alemanas, también conocidas como DIN, son normas desarrolladas por la Asociación Alemana de Normas Industriales. Se suelen designar con la letra "D" seguida de un número, como D16, D32, etc. El número representa el diámetro exterior de la tubería en milímetros. Por ejemplo, D16 indica una tubería con un diámetro exterior de 16 mm.
4. Dimensiones estándar Americanas
Las dimensiones estándar Americanas, también conocidas como ANSI, son normas desarrolladas por el Instituto Nacional Americano de Normas (ANSI). Las dimensiones ANSI se suelen designar con la letra "ID" seguida de un número, como ID14 o ID21. El número representa el diámetro interior de la tubería en pulgadas. Por ejemplo, ID14 indica una tubería con un diámetro interior de 14 pulgadas.
Otras Designaciones de Tamaños de Tubos Hidráulicos
Además de las designaciones comunes de tamaños de tubos hidráulicos mencionadas anteriormente, también existen designaciones especializadas, como las basadas en las normas ISO y japonesas. A continuación, se presentan algunas designaciones comunes de tamaños y tamaños de tubos hidráulicos:
1. Designación del diámetro
Los modelos de tubos hidráulicos se designan por su diámetro interior (DI). Por ejemplo, un tubo hidráulico con un DI de 6 mm se designaría como 6x1, donde "6" representa el diámetro (ancho interior) de la tubería y "1" el espesor de la pared (ancho exterior). Al utilizar el método de marcado del diámetro, el diámetro de la tubería suele indicarse mediante el DI (diámetro interior), mientras que el DI (diámetro exterior) indica el diámetro exterior.
2. Método de marcado del espesor de la pared
El modelo de tubo hidráulico se identifica por su espesor de pared. Por ejemplo, un tubo hidráulico con un espesor de pared de 2 mm se designa como SCH40. "SCH" indica el espesor de pared estándar y "40" indica el espesor de pared específico.
3. Método de marcado del material
El modelo de tubo hidráulico se identifica por su material. Por ejemplo, un tubo hidráulico de acero inoxidable 304 se designa como S30400. "S" indica acero inoxidable y "304" indica el grado específico.
4. Método de marcado de longitud
El modelo de tubo hidráulico se indica por su longitud. Por ejemplo, un tubo hidráulico con una longitud de 10 m se designa como 10 m.
5. Método de marcado de la presión nominal
El modelo de tubo hidráulico se indica por su presión nominal. Por ejemplo, un tubo hidráulico con una presión nominal de 10 MPa se designa como 10 MPa.
Resumen
Los diferentes fabricantes y aplicaciones de tubos hidráulicos pueden utilizar diferentes nombres y métodos de identificación. Los anteriores son solo algunos nombres y métodos de identificación comunes para tamaños de tubos hidráulicos. En la práctica, se debe seleccionar el nombre y el método de identificación correctos según la situación específica. Además, tenga en cuenta lo siguiente: al seleccionar un tubo hidráulico, elija el modelo y las especificaciones adecuados según sus necesidades reales, considerando factores como la presión de operación, el caudal y el medio. Al instalar y utilizar un tubo hidráulico, asegúrese de cumplir con las normas y especificaciones pertinentes para garantizar la seguridad.
