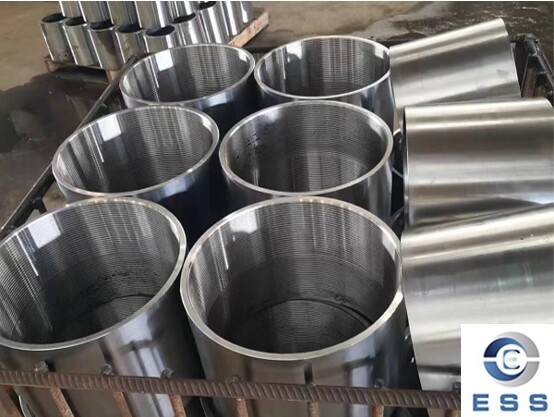

¿Qué es un acoplamiento de revestimiento?

Un acoplamiento de tubería de revestimiento es un accesorio de conexión que une dos tubos de diferentes diámetros. Los acoplamientos de tubería de revestimiento se utilizan generalmente para conectar tuberías, bombas, válvulas y otros equipos, facilitando así la instalación y el mantenimiento de las tuberías.

Estructura y tipos de acoplamientos de tubería de revestimiento
1. Estructura
La estructura de un acoplamiento de tubería de revestimiento consta principalmente de dos partes: la tubería de revestimiento y el tubo de conexión. La tubería de revestimiento suele ser cilíndrica, con un diámetro interior mayor y un diámetro exterior menor, lo que facilita su instalación en tuberías con un diámetro exterior menor. El tubo de conexión suele ser un anillo plano, que se utiliza para conectar la tubería de revestimiento y el tubo de mayor diámetro exterior.

2. Tipos
Existen muchos tipos de acoplamientos de tubería de revestimiento, incluyendo principalmente acoplamientos de hierro fundido, acoplamientos de acero, acoplamientos de acero inoxidable, etc. Según los diferentes tubos de conexión, los acoplamientos de tubería de revestimiento también se dividen en acoplamientos de bayoneta y acoplamientos de brida.

Grados de acero para acoplamientos de tubería de revestimiento
Los acoplamientos de tubería de revestimiento se clasifican en varios tipos según el grado de acero, incluyendo, entre otros, J55, K55, N801, N80Q, L80 1, L80 9Cr, L80 13Cr, C90, T95, P110 y Q125.

Especificaciones de los acoplamientos de tubería de revestimiento
Los acoplamientos de tubería de revestimiento vienen en una variedad de tamaños, con especificaciones comunes como 4.5, 5.5, 6.5/8, 7.5, 7.5, 8.5, 9.5, 10.3, 11.3, 13.3, 16.5, 18.5 y 20. Los tamaños más comunes son 5.5, 7.5, 9.5 y 13.3.

Roscas de acoplamiento para revestimiento
Los tipos de roscas de acoplamiento para revestimiento incluyen roscas redondas largas, roscas redondas cortas, roscas trapezoidales y roscas especiales. Es importante tener en cuenta que no todos los tamaños de acoplamientos para revestimiento tienen roscas redondas largas. Por ejemplo, tamaños como 10¾, 11¾, 13¾, 16 y 18½ solo tienen roscas redondas cortas y trapezoidales.

Ventajas de los acoplamientos para revestimiento
1. No Requiere Soldadura
Los acoplamientos para revestimiento eliminan la necesidad de soldar tuberías, ahorrando tiempo y dinero.

2. Mantenimiento Fácil
Los acoplamientos para revestimiento permiten una extracción y reparación de tuberías rápida y sencilla.

3. Reemplazo de Tuberías Más Fácil
Los acoplamientos para revestimiento permiten reemplazar tuberías con diferentes diámetros y formas, lo que facilita las modificaciones y reparaciones.

Funciones de los acoplamientos de revestimiento
1. Conexión Mecánica
Mediante roscas, conectan las tuberías de revestimiento individuales en una columna continua, capaz de soportar cargas axiales.

2. Garantía de Sellado
Una estructura de sello de metal/elastomérico previene fugas de fluido del pozo.

3. Compensación de Resistencia
El espesor de la pared del área de acoplamiento se incrementa entre un 20 % y un 30 % para compensar la pérdida de resistencia en la conexión roscada.

4. Guía de Centrado
Un diseño biselado especial facilita la instalación de la tubería de revestimiento.

Método de instalación del acoplamiento de revestimiento
1. Al instalar el acoplamiento de revestimiento, se deben tener en cuenta los siguientes puntos:

2. Las tuberías con unión a tope deben estar limpias, planas y sin rebabas.

3. Se debe aplicar un sellador especial a la conexión de revestimiento para asegurar el sellado de la unión.

4. Utilice una llave para apretar el acoplamiento de revestimiento. La fuerza de apriete no debe ser ni demasiado fuerte ni demasiado floja.

5. Una vez finalizada la instalación, se debe realizar una prueba de presión para comprobar si hay fugas de agua.

Precauciones para el uso de acoplamientos de revestimiento
1. Al utilizar acoplamientos de revestimiento, la longitud de la tubería de conexión debe mantenerse dentro del rango especificado y no debe exceder los requisitos estándar.

2. El rango de temperatura y los requisitos de las propiedades del medio del acoplamiento de revestimiento deben coincidir con los de la tubería.

3. Al utilizar acoplamientos de revestimiento, se debe comprobar el material, el diámetro, el espesor de pared, etc., de las tuberías unidas a tope para garantizar una conexión fiable.

4. No suelde ni aplique fuerza externa alrededor del acoplamiento de revestimiento para evitar dañar la conexión.

Preguntas frecuentes
1. ¿Se pueden utilizar acoplamientos de revestimiento en tuberías de alta presión?
Respuesta: Los acoplamientos de revestimiento se pueden utilizar en tuberías de baja, media y alta presión, pero las condiciones y los requisitos de uso son diferentes. Al utilizarlo en tuberías de alta presión, es necesario seleccionar el modelo adecuado y realizar pruebas de presión para garantizar un sellado fiable de la conexión.

2. ¿Cómo determinar si la conexión del acoplamiento de la carcasa es eficaz?
Respuesta: La conexión del acoplamiento de la carcasa se puede comprobar mediante una prueba de presión en la tubería o una prueba mecánica.

Conclusión
Este artículo presenta la definición, la estructura, el tipo, las ventajas, etc. del acoplamiento de la carcasa y ofrece ayuda para su correcto funcionamiento y uso. En el uso práctico, lea atentamente el manual del producto e instale y utilice el acoplamiento de la carcasa correctamente según sea necesario.
